汽車穩定桿中頻逆變焊接專機

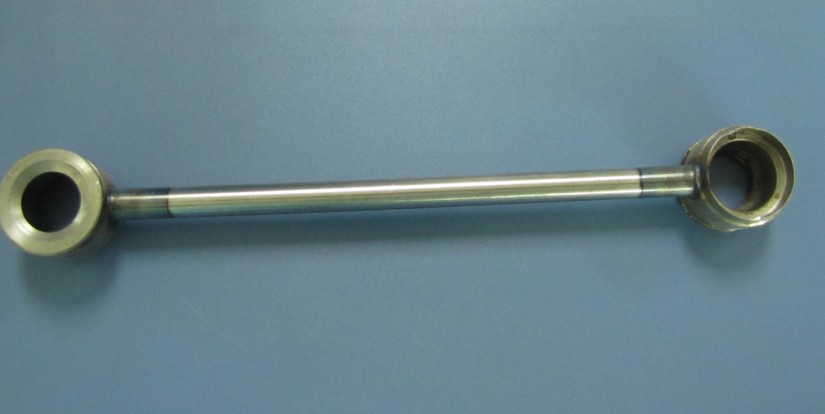

對象描述

根據工件形狀及焊接工藝要求：我們推薦采用一臺中頻產變焊接專機，采用1套SMD-40的中頻逆變直流焊接電源，人工上下料，一套專用定位工裝夾具，焊接完成后可將工件頂出脫離下電極及定位工裝。

主要結構為：

1.機架：

C形結構，采用優質鋼板、型鋼經焊接、熱處理（去應力）和精機加工，保證工件焊接時所需的剛性和精度要求。1臺中頻變壓器安裝在機架內側，每臺變壓器連接1套上電極，可同時放點或依次放電，下電極為公用。

2. 加壓機構：

兩套加壓機構，氣缸采用φ160一體式氣缸，垂直加壓方式。加壓導桿經外圓精磨后鍍硬鉻，使機構具有良好的隨動性，減小了加壓時電極對工件的沖擊力，防止打傷工件和焊時凹坑過深、減少電極的變形、磨損。

3. 下電極及工裝夾具

下電極及工裝夾具采用整體式，方便安裝及拆卸，由左右定電極及動電極，定位靠模、定位芯、支架防錯裝置、工件頂出機構等組成。

4 焊接電源：

采用兩套SMD-40的中頻逆變直流焊接電源。

中頻電源系統：由中頻逆變控制器、中頻逆變器和中頻變壓器等組成。

中頻逆變器是引進德國先進的技術，結合多年的焊接經驗開發而成，其主要逆變器件如IGBT、SCR及驅動模塊全部采用德國進口元件，確保其質量的可靠和穩定性；

中頻變壓器采用進口優質鐵芯，變壓器體積小重量輕，變壓器頻率為1000 Hz，采用進口二極管整流，質量穩定可靠，把交流轉變?yōu)橹绷魈峁┖附邮鼓芰繐p失小，可以省更多的能源，降低焊接成本。

中頻控制器是通過編程軟件的程序指令及各種參數的設定完成自動檢測、自動焊接、逐級復位、安全保護等項工作。HJ-MF焊接控制器采用多個微控制器組成，觸摸屏操作界面，多組程序，直讀式操作系統，易于操作。具有功率因素等自動校正、變壓器過熱保護、電壓波動補償?shù)葍?yōu)點，且?guī)в泄ぷ鞒Ｓ脜?shù)設計，可儲存焊接參數， 除基本常用之設定參數外，更設有焊點記數和焊點設定，焊點記數是當點焊機每完成焊接一次焊接后便進行加1記數，可以計算焊點次數，便于管理； 焊點設定是使用者可預先設下要求之焊接點數，當點焊機工作至該設定點數時，點焊機自動停止工作，此功能便于使用者定時檢查或修護電極，保證焊接質量。
