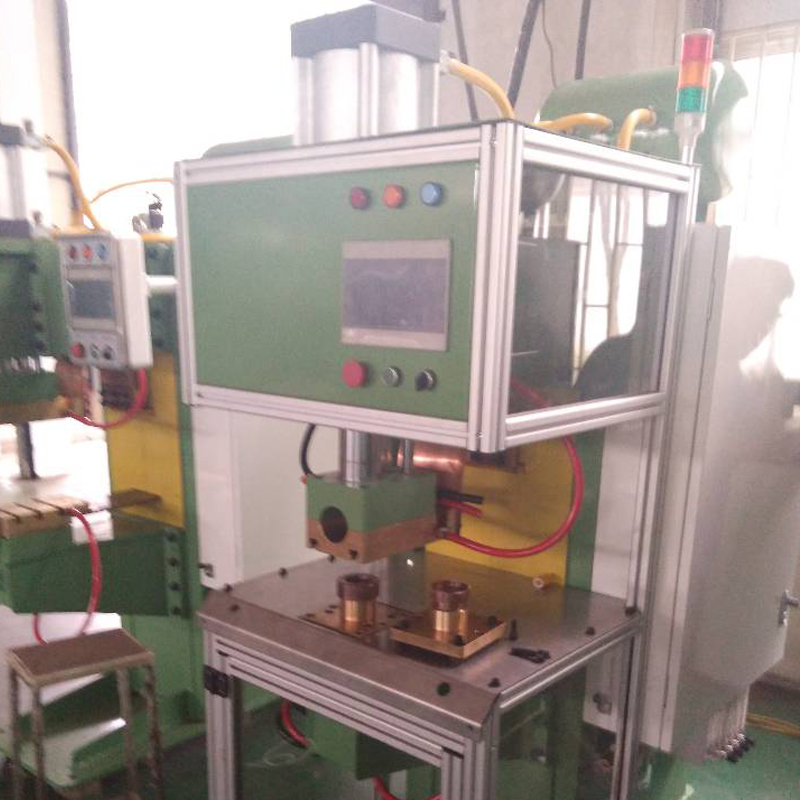

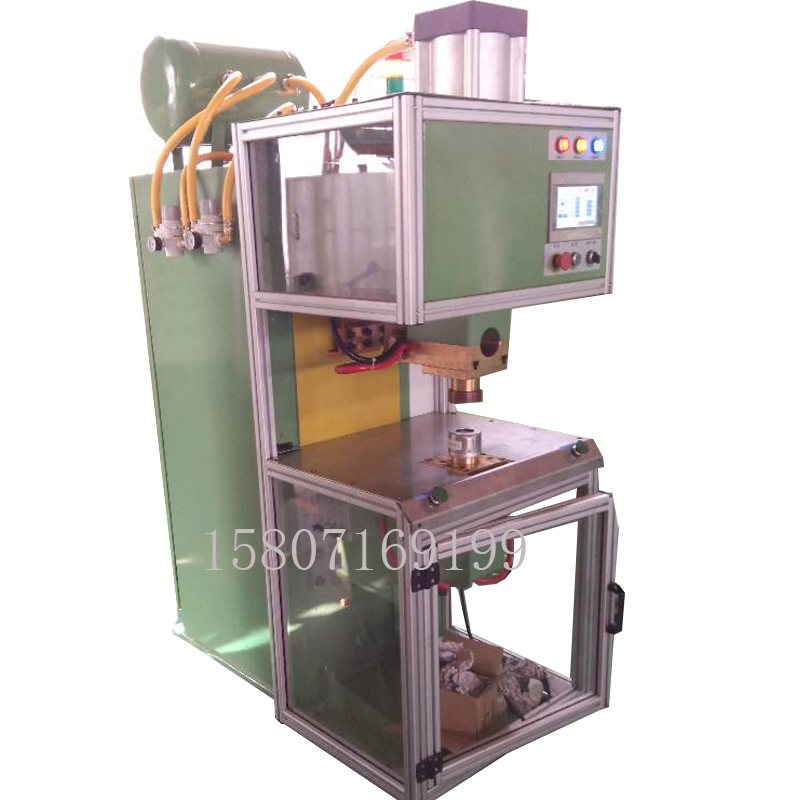

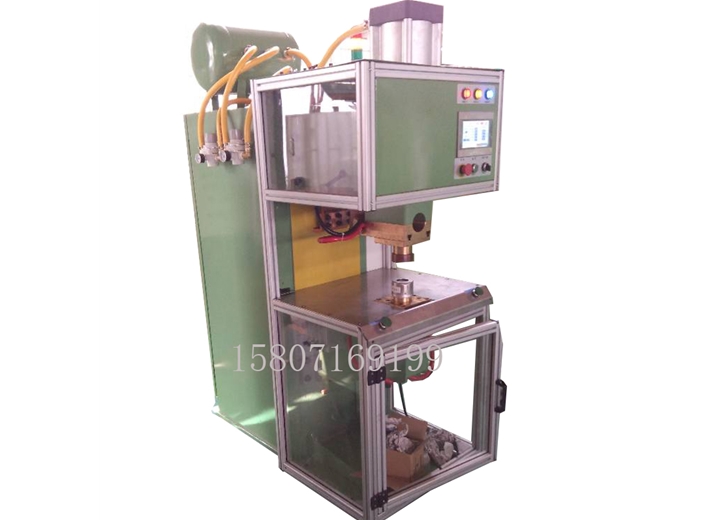

中頻逆變的介紹

采用 PLC 控制動作程序，人機界面顯示運行參數、設定參數及手動自動選擇等?？蓛Υ娑嘟M程序，方便焊接不同規格產品。多組感應開關，無工件或工件、氣缸不到位，下一程序?qū)⒉还ぷ鳌?

介紹

中頻電源系統：由中頻逆變控制器、中頻逆變器和中頻變壓器等組成。中頻控制器 是通過編程軟件的程序指令及各種參數的設定完成自動檢測、自動焊接、逐級復位、安 全保護等項工作。HJ-MF 控制器采用微機控制、多組程序，具有功率因素等自動校正、 變壓器過熱保護、電壓波動補償?shù)葍?yōu)點，且?guī)в泄ぷ鞒Ｓ脜?shù)設計，方便操作者使用。 中頻逆變器是引進德國先進的技術，結合多年的焊接經驗開發而成，其主要逆變器件如:IGBT、SCR 及驅動模塊全部采用德國進口元件，確保其質量的可靠和穩定性； 中頻控制器：本控制器采用微型計算機控制，故能獲得精確之控制量，具有功率因數 自動較正、變壓器過熱保護、電壓波動補償?shù)葍?yōu)點，采用全中文顯示且?guī)в泄ぷ鞒Ｓ?nbsp;參數設定，方便操作者使用。

中頻逆變焊機的優點

a. 中頻焊機焊接電流接近完全直流，由于沒有明顯的峰值電流，熔核尺寸穩定擴大，幾乎沒有飛濺，焊接質量穩定、熱效率高。與工頻焊機相比，中頻焊機焊接電流可降低40%，電極使用壽命大大延長。

b. 在張開面積很大的二次回路中可減少干擾，焊接電流為直流，當二次繞組中有感應具磁性的材料時，不會影響焊接。

c. 中頻焊機的響應速度僅為工頻焊機的1/20，電流能夠更快地達到設定值，更準確地分析參數，焊接質量控制更精確。

d. 中頻焊機三相負荷均衡，功率因數高(0.9左右)，節能。對電網的波動及壓降的適應性更強，能量有一部分被逆變器儲存再供給負載，取代了直接從電網給負載供電的方式。而兩相工頻焊機，工作時很難保證相電壓之間的均衡，功率因數低（0.6左右），三相工頻焊機則很難實現恒流輸出。

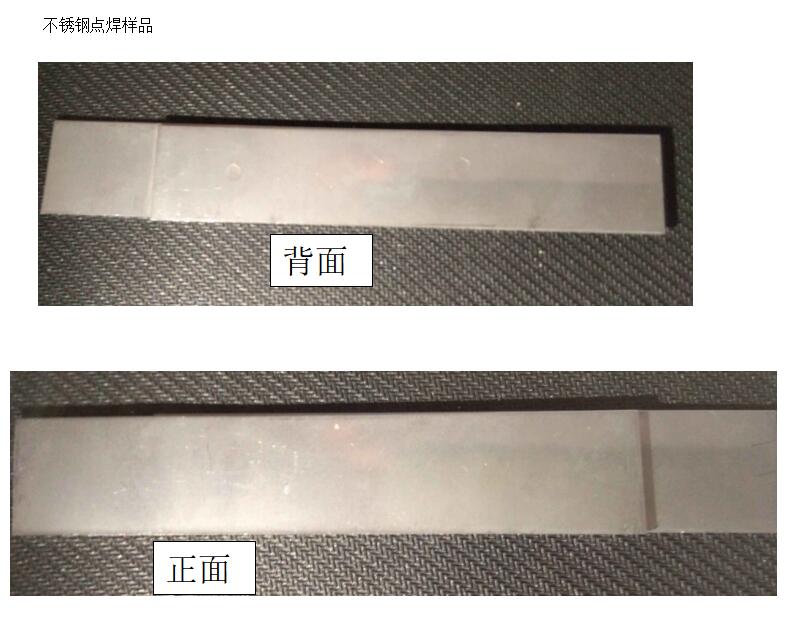

e. 中頻焊機適用多種材料及異種金屬的焊接，如鋁合金、不銹鋼、高強度鋼板等材料。另外，對于鍍鋅板和普通多層板的焊接，其焊接質量也遠高于工頻焊機的焊接質量。

中頻逆變點焊機參數：
