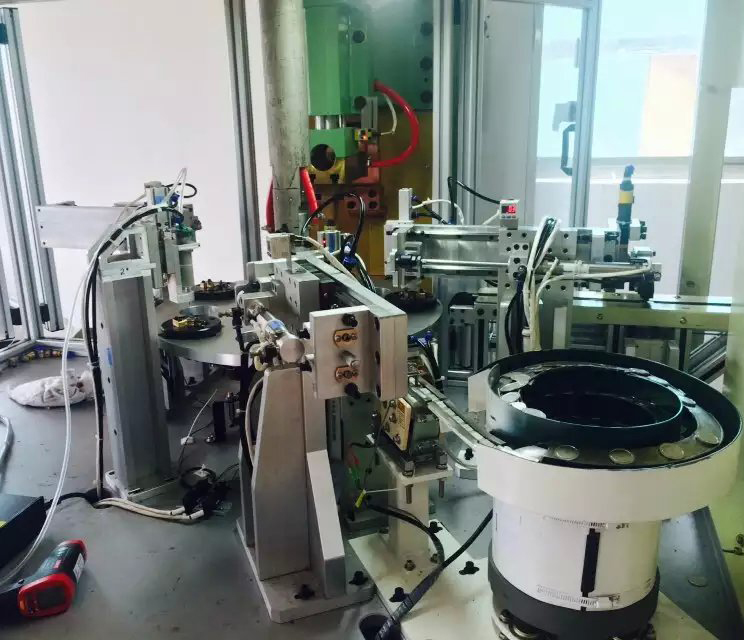

自動化分6個工位，第一個工位是自動化上料；第二個工位是自動化上螺母；第三個工位是自動送另一種型號的螺母，第二個工位和第三個工位可以2選1；第四個工位是檢測放在工裝上的位置，檢測有沒有工件；第五個工位是焊接工位；第六個工位是卸工件。由以上分布構成了無人操作的全自動化中頻點焊機。

螺母輸送機給工廠的工效：

由于焊接螺母時焊接電極隨焊接過程，電極頭溫度會越來越高，使工人無法操作，工傷率高，然而有了螺母輸送機后，操作起來工人不會接觸到焊接的零件，自動輸送到焊接位置開始焊接，有效逼開的焊接電極頭的燒傷，減少操作帶來的工傷。

螺母輸送機的機架：組成：機身、振動盤、輸送槍體、輸送管（料管），分配器，氣缸及控制器（包括程序）等所組成。

中頻點焊機概述：

設備自配了儲氣罐，以穩定氣源壓力。進氣口安裝有氣壓開關，具有氣路氣壓過低報警功能，并能給出切斷信號。設有水壓過低和水流量過小報警功能，并能給出切斷信號。水路部分是設備焊接和工作過程的冷卻系統。它負責逆變器、中頻變壓器變壓器和焊頭部分的冷卻。水路系統主要由水流透視管、管路、水過濾器和匯流板等組成。

  中頻逆變的介紹

 采用 PLC 控制動作程序，人機界面顯示運行參數、設定參數及手動自動選擇等?？蓛Υ娑嘟M程序，方便焊接不同規格產品。多組感應開關，無工件或工件、氣缸不到位，下一程序?qū)⒉还ぷ鳌?

 介紹

   中頻電源系統：由中頻逆變控制器、中頻逆變器和中頻變壓器等組成。中頻控制器 是通過編程軟件的程序指令及各種參數的設定完成自動檢測、自動焊接、逐級復位、安 全保護等項工作。HJ-MF 控制器采用微機控制、多組程序，具有功率因素等自動校正、 變壓器過熱保護、電壓波動補償?shù)葍?yōu)點，且?guī)в泄ぷ鞒Ｓ脜?shù)設計，方便操作者使用。 中頻逆變器是引進德國先進的技術，結合多年的焊接經驗開發而成，其主要逆變器件如：IGBT、SCR 及驅動模塊全部采用德國進口元件，確保其質量的可靠和穩定性； 中頻控制器：本控制器采用微型計算機控制，故能獲得精確之控制量，具有功率因數 自動較正、變壓器過熱保護、電壓波動補償?shù)葍?yōu)點，采用全中文顯示且?guī)в泄ぷ鞒Ｓ?nbsp;參數設定，方便操作者使用。
